رله هوشمند EAE RCU2018 KNX با ۲۰ خروجی و ۱۸ ورودی

معرفی رله هوشمند EAE RCU2018 KNX

در پروژه‌های هوشمندسازی مبتنی بر KNX، کنترل روشنایی، پرده برقی، فن‌کویل و ورودی‌های کلیدی معمولاً به چند ماژول مختلف نیاز دارد. افزایش تعداد ماژول‌ها علاوه بر اشغال فضای بیشتر در تابلو برق، سیم‌کشی و برنامه‌ریزی پروژه را نیز گسترده‌تر می‌کند. به همین دلیل، استفاده از یک کنترلر چندمنظوره که بتواند چند بخش اصلی ساختمان را در یک دستگاه مدیریت کند، راهکاری کاربردی برای پروژه‌های مسکونی، هتل‌ها، بیمارستان‌ها و فضاهای اقامتی است.

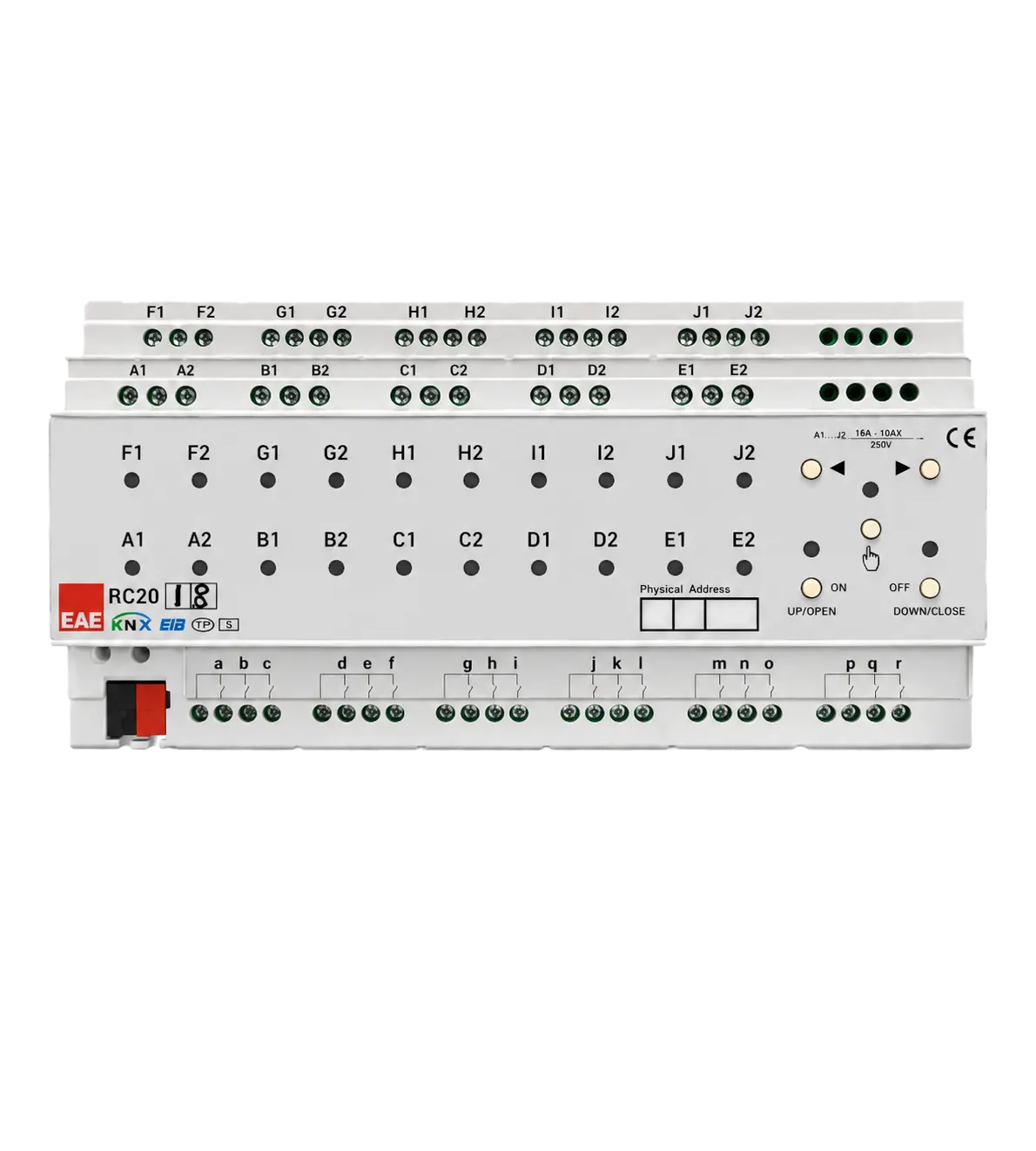

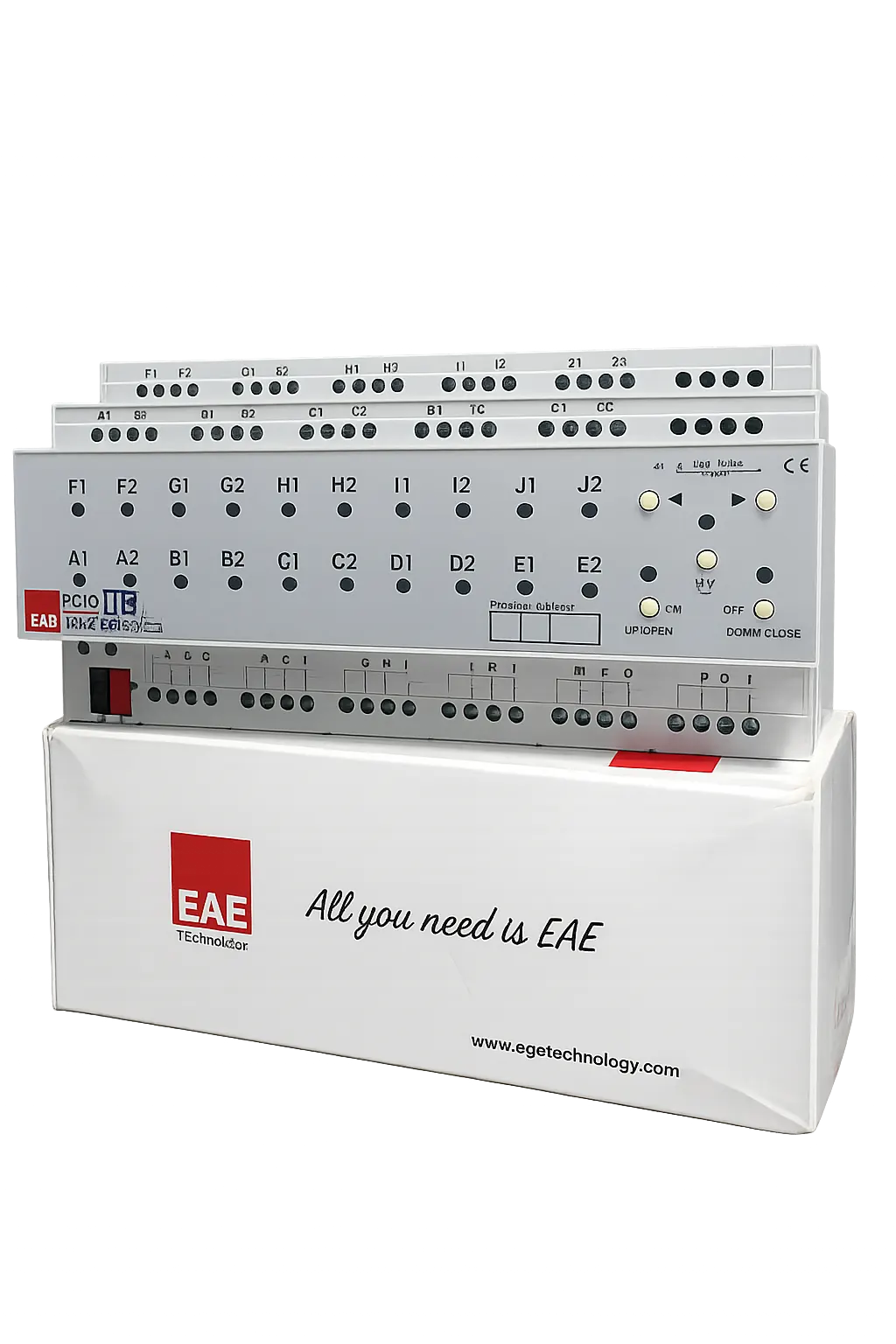

رله هوشمند EAE RCU2018 KNX یک واحد کنترل اتاق چندمنظوره است که به ۲۰ خروجی رله‌ای ۱۶ آمپر و ۱۸ ورودی دیجیتال مستقل مجهز شده است. این محصول برای کنترل روشنایی، بارهای الکتریکی، پرده‌های AC و DC، فن‌کویل، شیرهای دوحالته و سه‌حالته و دریافت فرمان از کنتاکت‌های خشک طراحی شده است.

EAE این دستگاه را به‌عنوان یک محصول یکپارچه برای کنترل چند تجهیز مختلف از طریق شبکه KNX معرفی می‌کند. در نتیجه، RCU2018 می‌تواند بخشی از نیازهای اصلی کنترل یک اتاق، سوئیت، واحد مسکونی یا فضای اقامتی را با یک ماژول پوشش دهد.

مزایای اصلی

تجمیع چند عملکرد در یک دستگاه

مهم‌ترین مزیت RCU2018، ترکیب خروجی‌های رله‌ای و ورودی‌های دیجیتال در یک ماژول است. این دستگاه به‌جای آنکه تنها وظیفه روشن و خاموش کردن تجهیزات را انجام دهد، برای کنترل روشنایی، پرده، فن‌کویل، شیر و دریافت فرمان از کلیدها یا تجهیزات دارای کنتاکت خشک نیز قابل استفاده است.

این ساختار باعث می‌شود در بسیاری از پروژه‌ها تعداد ماژول‌های موردنیاز کاهش پیدا کند و کنترل چند بخش مختلف در یک واحد KNX متمرکز شود.

۲۰ خروجی ۱۶ آمپر

RCU2018 دارای ۲۰ خروجی رله‌ای با ظرفیت سوئیچینگ ۱۶ آمپر است. خروجی‌های دستگاه برای کنترل بارهای مقاومتی، خازنی، القایی و همچنین بارهای مرتبط با لامپ‌های فلورسنت مطابق استاندارد EN 60669 در نظر گرفته شده‌اند.

تعداد بالای خروجی‌ها، امکان کنترل چندین مدار روشنایی یا بار الکتریکی را از یک ماژول فراهم می‌کند. نوع استفاده از هر خروجی براساس طراحی تابلو و برنامه‌ریزی پروژه در ETS تعیین می‌شود.

۱۸ ورودی دیجیتال مستقل

این محصول به ۱۸ ورودی دیجیتال مجهز است و هر ورودی به‌صورت مستقل عمل می‌کند. ورودی‌ها دارای جداسازی گالوانیکی هستند و می‌توانند به‌عنوان رابط عمومی برای ارسال فرمان به باس KNX مورد استفاده قرار گیرند.

وجود این ورودی‌ها امکان اتصال کلیدها، شستی‌ها و تجهیزات دارای کنتاکت خشک را فراهم می‌کند. به این ترتیب، فرمان‌های فیزیکی پروژه می‌توانند مستقیماً وارد ساختار KNX شوند.

عدم نیاز به تغذیه کمکی ۲۲۰ ولت

براساس دیتاشیت رسمی EAE، این دستگاه برای عملکرد خود به تغذیه کمکی ۲۲۰ ولت نیاز ندارد و تغذیه بخش کنترلی آن از باس KNX با ولتاژ ۲۱ تا ۳۰ ولت DC تأمین می‌شود. مصرف جریان دستگاه از باس نیز حداکثر ۱۰ میلی‌آمپر اعلام شده است.

این ویژگی می‌تواند طراحی تغذیه بخش کنترلی تابلو را ساده‌تر کند؛ البته خروجی‌های رله همچنان باید مطابق نقشه فنی و بار متصل سیم‌کشی شوند.

قابلیت‌ها

کنترل روشنایی و بارهای الکتریکی

خروجی‌های RCU2018 قابلیت استفاده به‌عنوان خروجی سوئیچ را دارند. بنابراین می‌توان از آن‌ها برای کنترل مدارهای روشنایی و سایر بارهای قابل سوئیچ استفاده کرد. هر گروه خروجی می‌تواند براساس نیاز پروژه برای عملکرد متفاوتی تنظیم شود.

در حالت سوئیچ، قابلیت‌هایی مانند عملکرد راه‌پله، منطق داخلی و خارجی، اولویت، آستانه، شمارش ساعت کارکرد و فرمان Sweep در منابع رسمی دستگاه ذکر شده‌اند.

کنترل پرده برقی AC

خروجی‌های دستگاه را می‌توان به‌صورت جفتی برای کنترل پرده، کرکره، سایه‌بان و تجهیزات موتوری AC تنظیم کرد. در این حالت دو رله برای فرمان‌های حرکتی با یکدیگر قفل می‌شوند تا عملکرد صحیح موتور حفظ شود.

این قابلیت امکان استفاده از RCU2018 برای کنترل پرده‌های برقی متداول در پروژه‌های KNX را فراهم می‌کند.

کنترل پرده و موتور DC

چهار خروجی دستگاه می‌توانند در قالب یک کانال برای کنترل پرده یا موتور DC با یکدیگر ترکیب شوند. این حالت برای کنترل پرده، کرکره، سایه‌بان و تجهیزات مشابه DC قابل برنامه‌ریزی است.

نوع موتور، ولتاژ و نحوه اتصال باید پیش از اجرا با نقشه فنی پروژه و مستندات سازنده تطبیق داده شود.

کنترل فن‌کویل

RCU2018 برای کنترل فن‌کویل نیز قابل تنظیم است. در این حالت، سه خروجی می‌توانند برای کنترل سطوح فن مورد استفاده قرار گیرند و بخش شیر نیز براساس نوع سیستم برنامه‌ریزی شود.

در اطلاعات رسمی، امکان کنترل فن‌کویل با شیرهای On/Off و سه‌حالته ذکر شده است. این قابلیت دستگاه را برای مدیریت سیستم تهویه و کنترل اتاق در پروژه‌های مسکونی، هتلی و اداری مناسب می‌کند.

کنترل شیر دوحالته و سه‌حالته

گروه‌های خروجی RCU2018 قابلیت تنظیم برای کنترل شیرهای دوحالته و سه‌حالته را دارند. شیر دوحالته در وضعیت کاملاً باز یا بسته قرار می‌گیرد، درحالی‌که شیر سه‌حالته امکان کنترل جهت باز و بسته شدن محرک را فراهم می‌کند.

کاربرد دقیق این قابلیت به طراحی سیستم گرمایش، سرمایش یا تأسیسات پروژه وابسته است.

ورودی کلید و شستی

ورودی‌های دیجیتال دستگاه می‌توانند برای دریافت فرمان از کلید و شستی استفاده شوند. این ورودی‌ها در ETS قابلیت تنظیم برای فرمان سوئیچ، کنترل دیمر، کنترل پرده، ارسال مقدار، اجرای سناریو و شمارش پالس را دارند.

به همین دلیل، RCU2018 تنها یک ماژول خروجی نیست و می‌تواند ارتباط بین تجهیزات فیزیکی داخل اتاق و شبکه KNX را نیز برقرار کند.

اجرای سناریو

ورودی‌های دستگاه قابلیت تعریف برای کنترل سناریو را دارند. با این امکان، فشردن یک کلید یا دریافت یک فرمان ورودی می‌تواند سناریوی تعریف‌شده در سیستم KNX را فراخوانی کند.

محتوای هر سناریو، تجهیزات درگیر و نحوه عملکرد آن در مرحله برنامه‌ریزی پروژه مشخص می‌شود.

شمارش پالس

یکی دیگر از عملکردهای قابل تعریف برای ورودی‌های دیجیتال، شمارش پالس است. این قابلیت اجازه می‌دهد ورودی دستگاه پالس‌های دریافتی از تجهیزات سازگار را شمارش و در ساختار پروژه KNX استفاده کند.

نوع تجهیز متصل و نحوه تفسیر پالس باید توسط طراح یا برنامه‌نویس پروژه تعیین شود.

کنترل دستی خروجی‌ها

برای هر کانال امکان کنترل دستی از طریق کلیدهای تعبیه‌شده روی دستگاه وجود دارد. این قابلیت هنگام اجرا، تست تابلو یا بررسی عملکرد خروجی‌ها کاربرد دارد.

کنترل دستی به مجری اجازه می‌دهد پیش از تکمیل تمام برنامه‌ریزی‌ها، وضعیت برخی خروجی‌ها را بررسی کند.

کاربردها

رله هوشمند EAE RCU2018 برای پروژه‌هایی مناسب است که چند عملکرد کنترلی باید در فضای محدودی از تابلو برق تجمیع شوند. شرکت سازنده استفاده از سری RCU را برای چیدمان‌های مختلف اتاق در آپارتمان‌ها، هتل‌ها، بیمارستان‌ها و اقامتگاه‌ها مطرح کرده است.

در واحدهای مسکونی می‌توان از این دستگاه برای کنترل روشنایی، پرده برقی، فن‌کویل و دریافت فرمان از کلیدها استفاده کرد.

در اتاق‌های هتل، تعداد بالای ورودی و خروجی امکان مدیریت تجهیزات اصلی اتاق را از طریق یک کنترلر فراهم می‌کند.

در پروژه‌های اداری و اقامتی نیز می‌توان براساس طراحی سیستم، خروجی‌های دستگاه را میان روشنایی، پرده، فن‌کویل و شیرها تقسیم کرد.

چرا این محصول را انتخاب کنیم؟

RCU2018 برای پروژه‌هایی انتخاب مناسبی است که به تعداد زیادی خروجی رله‌ای، ورودی دیجیتال و کنترل چندمنظوره نیاز دارند. وجود ۲۰ خروجی ۱۶ آمپر و ۱۸ ورودی مستقل باعث می‌شود بخش مهمی از نیازهای کنترلی یک اتاق یا واحد از طریق یک دستگاه مدیریت شود.

قابلیت تنظیم گروه‌های خروجی برای روشنایی، پرده AC و DC، فن‌کویل و شیر، انعطاف بیشتری در طراحی تابلو ایجاد می‌کند. همچنین ورودی‌های قابل برنامه‌ریزی برای کلید، دیمر، پرده، سناریو، ارسال مقدار و شمارش پالس، دامنه استفاده دستگاه را گسترش می‌دهند.

جمع‌بندی

رله هوشمند EAE RCU2018 KNX یک واحد کنترل اتاق با ۲۰ خروجی رله‌ای ۱۶ آمپر و ۱۸ ورودی دیجیتال است. این دستگاه قابلیت کنترل روشنایی، بارهای الکتریکی، پرده‌های AC و DC، فن‌کویل و شیرهای دوحالته و سه‌حالته را فراهم می‌کند.

ورودی‌های مستقل، کنترل دستی کانال‌ها، قابلیت اجرای سناریو، کنترل پرده، ارسال مقدار و شمارش پالس، RCU2018 را از یک رله ساده به یک کنترلر چندمنظوره برای پروژه‌های KNX تبدیل کرده‌اند.
