منبع تغذیه KNX برند ABB مدل SV/S 30.160.1.1

معرفی منبع تغذیه KNX برند ABB

تجهیزات مختلف یک سیستم هوشمند KNX برای برقراری ارتباط و ادامه عملکرد به ولتاژ پایدار باس نیاز دارند. در صورتی که تغذیه خط KNX به‌درستی تأمین نشود، سنسورها، کلیدها، عملگرها و سایر ماژول‌های متصل به باس نمی‌توانند ارتباط مطمئنی با یکدیگر داشته باشند. به همین دلیل، انتخاب منبع تغذیه مناسب یکی از بخش‌های اساسی در طراحی و اجرای یک پروژه KNX محسوب می‌شود.

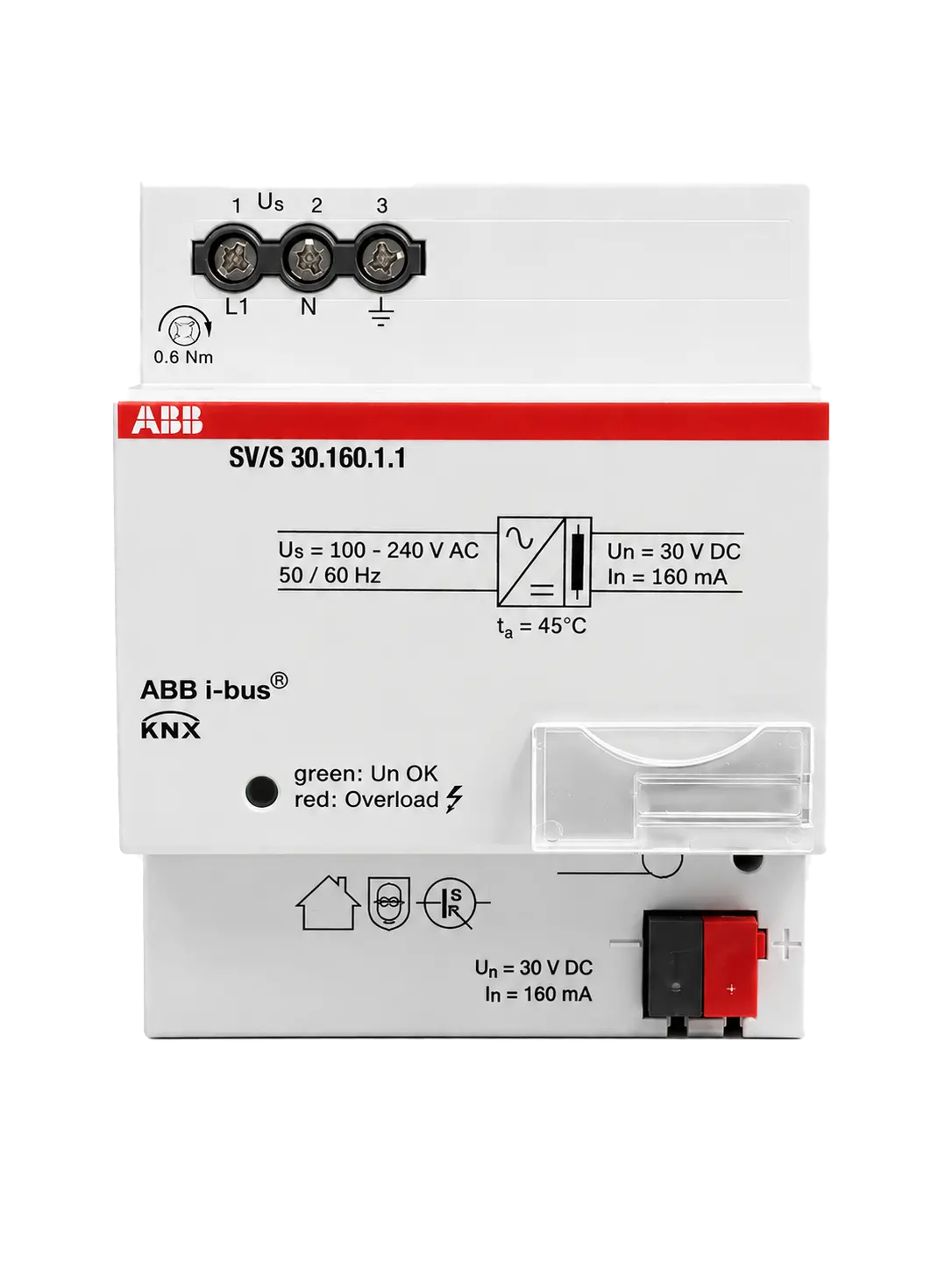

منبع تغذیه KNX برند ABB مدل SV/S 30.160.1.1 برای تولید و پایش ولتاژ سیستم ABB i-bus KNX طراحی شده است. این محصول ولتاژ نامی ۳۰ ولت DC را با جریان خروجی ۱۶۰ میلی‌آمپر در اختیار خط KNX قرار می‌دهد و برای پروژه‌هایی مناسب است که ظرفیت موردنیاز باس آن‌ها در محدوده این جریان قرار دارد.

این منبع تغذیه به چوک داخلی مجهز است. وجود چوک داخلی باعث می‌شود خط باس از بخش تغذیه جدا شود و انتقال داده‌های KNX روی همان زوج سیم باس امکان‌پذیر باشد. بنابراین برای عملکرد اصلی دستگاه، نیازی به استفاده از چوک جداگانه وجود ندارد.

مدل SV/S 30.160.1.1 در گروه تجهیزات ریلی ABB قرار می‌گیرد و برای نصب در تابلو برق طراحی شده است. ABB این نوع ساختار را با عنوان MDRC معرفی می‌کند که برای نصب ماژولار روی ریل داخل تابلو به کار می‌رود.

مزایای اصلی منبع تغذیه ABB KNX

تأمین ولتاژ پایدار خط KNX

وظیفه اصلی این دستگاه، تولید ولتاژ موردنیاز خط باس KNX است. منبع تغذیه ABB ولتاژ نامی ۳۰ ولت DC از نوع SELV را برای تجهیزات متصل به باس فراهم می‌کند. SELV به ولتاژ بسیار پایین ایمن اشاره دارد و برای مدار ارتباطی KNX مورد استفاده قرار می‌گیرد.

تأمین صحیح این ولتاژ باعث می‌شود تجهیزات KNX بتوانند انرژی موردنیاز بخش ارتباطی خود را دریافت کرده و پیام‌های کنترلی را در شبکه منتقل کنند.

جریان خروجی ۱۶۰ میلی‌آمپر

این مدل دارای جریان خروجی نامی ۱۶۰ میلی‌آمپر است. ABB منابع تغذیه KNX خود را در ظرفیت‌های ۱۶۰، ۳۲۰ و ۶۴۰ میلی‌آمپر ارائه می‌کند و مدل SV/S 30.160.1.1 نسخه ۱۶۰ میلی‌آمپر این مجموعه است.

انتخاب ظرفیت منبع تغذیه باید براساس تعداد تجهیزات، مصرف جریان هر دستگاه و طراحی خط KNX انجام شود. این مدل برای خط‌هایی مناسب است که مجموع مصرف تجهیزات متصل به آن‌ها از ظرفیت مجاز دستگاه فراتر نرود.

چوک یکپارچه داخلی

در سیستم KNX، چوک وظیفه جداسازی بخش منبع تغذیه از سیگنال‌های ارتباطی باس را بر عهده دارد. منبع تغذیه ABB مدل SV/S 30.160.1.1 دارای چوک داخلی است و خط KNX مستقیماً از طریق ترمینال باس به دستگاه متصل می‌شود.

یکپارچه بودن چوک، تعداد تجهیزات موردنیاز در تابلو را کاهش می‌دهد و طراحی خط تغذیه KNX را ساده‌تر می‌کند.

محافظت در برابر اتصال کوتاه

خروجی ولتاژ باس این محصول در برابر اتصال کوتاه محافظت شده است. در صورت ایجاد اتصال کوتاه در خط، ساختار حفاظتی دستگاه از خروجی تغذیه محافظت می‌کند.

این قابلیت در زمان اجرا، سیم‌کشی و بهره‌برداری اهمیت دارد؛ زیرا خط باس در بخش‌های مختلف ساختمان توزیع می‌شود و وجود حفاظت داخلی، ایمنی عملکرد منبع تغذیه را افزایش می‌دهد.

محافظت در برابر اضافه‌بار

طبق اطلاعات رسمی ABB، خروجی این دستگاه علاوه بر اتصال کوتاه، در برابر اضافه‌بار نیز محافظت شده است. زمانی که مصرف تجهیزات از ظرفیت تعریف‌شده منبع تغذیه بیشتر شود، دستگاه می‌تواند وضعیت غیرعادی خروجی را تشخیص دهد.

بااین‌حال، طراحی پروژه باید از ابتدا براساس محاسبه مصرف تجهیزات انجام شود و نباید از حفاظت اضافه‌بار به‌عنوان جایگزین محاسبات مهندسی استفاده کرد.

پایش ولتاژ سیستم KNX

این منبع تغذیه تنها ولتاژ باس را تولید نمی‌کند، بلکه وضعیت ولتاژ سیستم KNX را نیز پایش می‌کند. این قابلیت به مجری و بهره‌بردار کمک می‌کند وضعیت تغذیه خط را بررسی کرده و مشکلات احتمالی را سریع‌تر تشخیص دهند.

نمایش وضعیت از طریق LED

مدل SV/S 30.160.1.1 دارای نشانگر LED برای نمایش وضعیت منبع تغذیه و خروجی است. مستندات ABB به نشانگر دو‌رنگ برای اعلام وضعیت خروجی دستگاه اشاره می‌کنند.

این نشانگر در زمان راه‌اندازی یا عیب‌یابی تابلو کاربرد دارد و امکان بررسی سریع وضعیت عملکرد دستگاه را بدون نیاز به باز کردن سیم‌کشی فراهم می‌کند.

قابلیت‌ها و مشخصات فنی

خروجی ۳۰ ولت DC برای باس KNX

ولتاژ نامی خروجی این دستگاه ۳۰ ولت DC از نوع SELV است. این خروجی برای تغذیه خط KNX در نظر گرفته شده و از طریق ترمینال اتصال باس در اختیار تجهیزات قرار می‌گیرد.

این خروجی نباید برای مصارف خارج از ساختار تعریف‌شده KNX مورد استفاده قرار گیرد، مگر آنکه مستندات فنی ABB به‌طور مشخص چنین کاربردی را تأیید کرده باشند.

جریان نامی ۱۶۰ میلی‌آمپر

حداکثر جریان نامی قابل‌استفاده برای باس در این مدل ۱۶۰ میلی‌آمپر است. تعداد دقیق تجهیزات قابل اتصال را نمی‌توان فقط با تعداد دستگاه‌ها تعیین کرد؛ زیرا مصرف باس هر تجهیز متفاوت است و باید از دیتاشیت همان محصول استخراج شود.

ورودی برق با دامنه گسترده

در مستندات فنی رسمی ABB برای این مدل، دامنه ولتاژ ورودی ۸۵ تا ۲۶۵ ولت AC با فرکانس ۵۰ یا ۶۰ هرتز اعلام شده است. این دامنه ورودی، امکان استفاده از محصول را در شبکه‌های برق متداول فراهم می‌کند.

اتصال مستقیم به باس KNX

اتصال خط باس از طریق ترمینال مخصوص KNX انجام می‌شود. این روش اتصال، ساختاری استاندارد و مشخص برای ارتباط منبع تغذیه با تجهیزات باس ایجاد می‌کند.

نصب ریلی داخل تابلو برق

مدل SV/S 30.160.1.1 از نوع MDRC است و برای نصب روی ریل داخل تابلو برق طراحی شده است. ابعاد اعلام‌شده برای این دستگاه حدود ۹۰ × ۷۲ × ۶۴٫۵ میلی‌متر است و عرض آن معادل چهار ماژول ۱۸ میلی‌متری خواهد بود.

این ساختار باعث می‌شود منبع تغذیه در کنار سایر عملگرها، کنترلرها و تجهیزات KNX داخل تابلو نصب شود.

کاربردهای منبع تغذیه KNX ABB

منبع تغذیه ABB مدل SV/S 30.160.1.1 برای تأمین انرژی خط ارتباطی در پروژه‌های KNX استفاده می‌شود. این پروژه‌ها می‌توانند شامل واحدهای مسکونی، ویلاها، دفاتر اداری، فروشگاه‌ها و دیگر ساختمان‌های مبتنی بر KNX باشند.

این محصول برق مصرفی بارهایی مانند چراغ، پرده یا سیستم تهویه را مستقیماً تأمین نمی‌کند. وظیفه آن تأمین ولتاژ باس تجهیزات KNX است؛ یعنی همان خطی که کلیدها، سنسورها، عملگرها و کنترلرهای هوشمند از طریق آن با یکدیگر ارتباط برقرار می‌کنند.

مدل ۱۶۰ میلی‌آمپر بیشتر برای خطوطی مناسب است که تعداد و مصرف تجهیزات آن‌ها محدودتر از پروژه‌های نیازمند منابع ۳۲۰ یا ۶۴۰ میلی‌آمپر باشد. انتخاب نهایی باید پس از محاسبه مجموع مصرف جریان باس انجام شود. ABB نیز منابع تغذیه KNX را در سه ظرفیت ۱۶۰، ۳۲۰ و ۶۴۰ میلی‌آمپر عرضه می‌کند.

چرا منبع تغذیه KNX برند ABB را انتخاب کنیم؟

مدل SV/S 30.160.1.1 چند عملکرد ضروری را در یک ماژول تابلو برق ترکیب می‌کند: تولید ولتاژ باس، پایش وضعیت سیستم، جداسازی خط توسط چوک داخلی و محافظت خروجی در برابر اتصال کوتاه و اضافه‌بار.

وجود نشانگر وضعیت LED، بررسی عملکرد دستگاه را در زمان راه‌اندازی و سرویس ساده‌تر می‌کند. ورودی برق با دامنه گسترده و طراحی ریلی نیز استفاده از محصول را در تابلوهای استاندارد KNX امکان‌پذیر می‌سازد.

این مدل زمانی انتخاب مناسبی است که ظرفیت ۱۶۰ میلی‌آمپر با محاسبات خط KNX هماهنگ باشد و پروژه به یک منبع تغذیه دارای چوک یکپارچه نیاز داشته باشد.

جمع‌بندی

منبع تغذیه KNX برند ABB مدل SV/S 30.160.1.1 وظیفه تولید و پایش ولتاژ باس KNX را بر عهده دارد. این دستگاه دارای خروجی ۳۰ ولت DC از نوع SELV، جریان نامی ۱۶۰ میلی‌آمپر، چوک داخلی و نشانگر LED وضعیت است.

محافظت خروجی در برابر اتصال کوتاه و اضافه‌بار، دامنه ورودی ۸۵ تا ۲۶۵ ولت AC و قابلیت نصب ریلی داخل تابلو، از دیگر ویژگی‌های تأییدشده این محصول هستند.

انتخاب این منبع تغذیه باید براساس مجموع جریان مصرفی تجهیزات خط انجام شود. در صورتی که ظرفیت موردنیاز پروژه در محدوده ۱۶۰ میلی‌آمپر باشد، این مدل می‌تواند ولتاژ موردنیاز خط KNX را با چوک داخلی و حفاظت‌های لازم تأمین کند.
